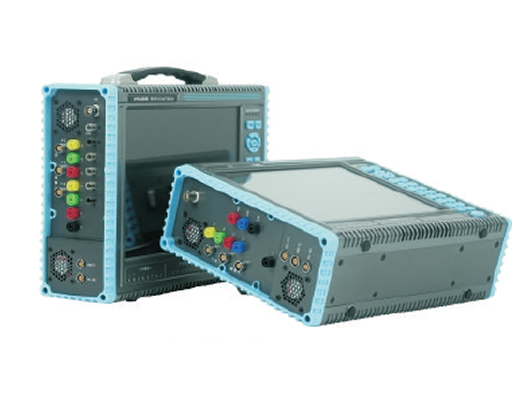

RTS-600B序列便攜式合并單元測試儀

    SCD圖形化
        完整解析SCL文件（SCD、CID、ICD），支持圖形化顯示SCD虛端子連接，并實現對SV、GOOSE、MMS信息的自動配置
    精度測試
        幅值誤差、相位誤差、復合誤差、諧波含量、額定延時、均勻性測試；
    暫態測試
        可模擬暫態過程輸出，測量合并單元裝置在非周期分量衰減常數誤差、1A/5A系統暫態性能等。
    同步性能測試
        可對合并單元裝置對時/守時性能、失步再同步性能進行測試；
    智能終端（含合智一體裝置）測試
        可對智能終端開入回路響應時間、跳/合閘回路響應時間進行測試；
    規約測試
        可檢測合并單元報文通訊規約一致性、報文離散度、報文異常等；
    并/解列測試
        可檢測合并單元母線電壓切換、并列、解列邏輯正確性；
    數字故障測試
        可模擬SV/FT3/GOOSE丟幀、錯序、品質位異常、同步位異常、額定延時異常、均勻性異常、錯值、CRC錯誤、雙AD不一致等異常報文幀，測試合并單元對異常幀的處理是否正確。
    網絡壓力測試
        通過疊加非業務報文數據，對合并單元施加大流量網絡數據，測試合并單元的網絡壓力承受能力。
    PCAP回放測試
        可對導入的PCAP文件進行自定義編輯及保存，可產生碎包、巨包，可疊加CRC錯誤，可定量發送指定幀報文，可循環播放。
    光功率測量
        所有光纖以太網口支持光功率測量。

    選配功能
        直流特高壓合并單元測試
        210A大電流輸出測試（用于5A系統暫態性能測試）

    移動便攜：A4大小，重量小于5Kg，內置30AH鋰電池
    操作簡單：擁有觸摸屏、軟鍵盤與實體小鍵盤多種操控方式，軟件界面簡單易懂。
    穩定精密：誤差＜0.05%的高精準電流、電壓源+誤差＜0.02%自采，報文離散度優于1μs，時標準確度優于25ns。
    功能強大：具有穩態誤差、暫態誤差、延時誤差、對時誤差、守時誤差、響應時間等針對過程層設備的專用自動化測試功能。
    智能自檢：同時滿足24組SV報文發送+64組GOOSE報文發布+16組GOOSE報文訂閱，支持光口數據鏡像、轉發。
    智能管理：鋰電池智能充、放電與節能管理，讓電池壽命與續航時間更長。
    超級快充：PD3.1快充技術，標準Type C接口，最快半小時充滿。

    交流電壓源
        輸出范圍：  6×125V
        分辨率：  25μV
        輸出精度：  ±0.05%
    交流電流源
        輸出范圍：  6×20A
        分辨率：  5μA
        輸出精度：  ±0.05%
    直流電壓源
        輸出范圍：  6×175V
        分辨率：  25μV
        輸出精度：  ±0.05%
    直流電流源
        輸出范圍：  6×10A
        分辨率：  5μA
        輸出精度：  ±0.05%
    輸出頻率
        輸出范圍：  0~1000Hz（可定制0~2500Hz）
        分辨率：  1mHz
        精度：  ±0.001Hz（10~65Hz）,±0.005Hz（65~450Hz），±0.01Hz（450~1000Hz）
    輸出相位
        輸出范圍：  0~359.999°
        分辨率：  0.001°
        輸出精度：  ±0.05°（40~60Hz）
    諧波
        輸出范圍：  2~20（50，2500Hz時）次諧波及直流
        輸出精度：  ±0.1%
    電流、電壓同步性  ＜10μs
    大電流輸出時間
        0~6A，  連續輸出
        6~12A，  >10s
        12~Imax,  >3s
    光纖以太網口
        6對×100/1000M，LC，多模，1310nm或850nm
        支持協議：  IEC61850-9-1/2/LE，Goose，MMS,IEEE-1588
        發送離散度：  ＜0.1μs
        接收時標精度：  ＜25ns
        1588對時精度：  ＜80ns
    光纖串口
        3發1收×（2~20Mbits/s），ST，多模，850nm；
        支持協議：  IEC60044-7/8 FT3；
        傳輸方式：  曼碼、異步串口；
        發送離散度：  ＜0.1μs
        接收時標精度：  ＜25ns
    同步接口
        內置GPS/北斗雙模對時模塊，外接GPS天線
        1對×IRIG-B/PPS光口，ST，多模，850nm
        對時精度：  ＜1μs
    電以太網口
        2個，RJ-45，100/1000M，用于外聯PC、MMS
    小信號輸出
        3×（0~7.07VAC/0~10VDC）
            分辨率：  25μV
            幅值精度：  ±0.05%
            相位精度：  ±0.05°
            頻率精度：  ±0.001Hz
        3×（4~20mA DC）
            分辨率：  1μA
            幅值精度：  ±0.1%
    開關量輸入
        8路，10-250VDC或空接點，自動識別，無極性
    開關量輸出
        8路，4空接點/4快速開出
        交直流開斷能力：  0.5A，250V
        快速開出響應時間：  ＜10μs
    屏幕
        10.4’多點觸控電容屏
        分辨率：  1024×768
    電池
        30Ah
    體積與重量
        300 ×220 ×90（mm），5.0Kg

    適用于傳統互感器輸入、電子互感器輸入、混合輸入等各種類型的合并單元的測試，也可用于直流合并單元測試儀，廣泛應用于變電站、保護生產廠家、電力科研院所/院校：
    合并單元設備：穩態精度、暫態精度、額定延時、對/守時性能、離散度、規約一致性、并/解列邏輯等；
    智能終端設備：開入回路響應時間、跳合閘回路響應時間等；
